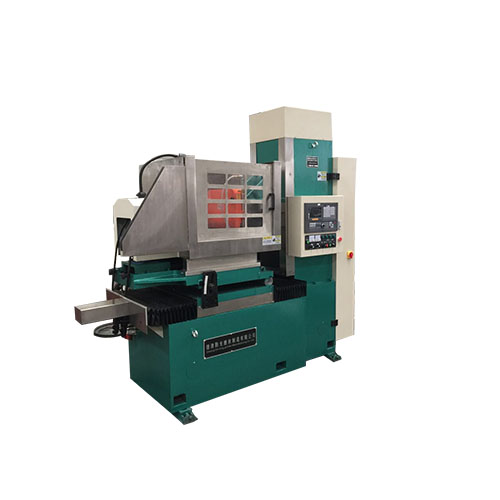

SKM73100臥軸(zhou)式(shi)圓(yuan)臺平面磨床(chuang)是我公司吸收國內(nei)外高精(jing)磨床(chuang)結(jie)構與制造技術(shu)開(kai)發出的(de)新型臥軸(zhou)圓(yuan)臺平面磨床(chuang)。
工作(zuo)圓臺直(zhi)徑(jing)ф1050mm，采(cai)用工作(zuo)臺在床身(shen)上變(bian)頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直(zhi)移動進(jin)給的布局型式。
磨頭主軸軸承(cheng)采用精密滾動軸承(cheng)，剛(gang)性好(hao)、精度高(gao)。
床身(shen)、立柱上(shang)布局直線導軌(gui)副和(he)滾(gun)珠傳動單元，采用準確定位伺服(fu)電機(ji)驅動。
整(zheng)體結(jie)構穩重(zhong)緊(jin)湊、精度高、性(xing)能可靠、制(zhi)造工藝(yi)好，操作方便。
18072822299
適用·范圍
● 采(cai)用砂輪(lun)周邊磨削，工件上下兩(liang)平面均可獲得高精度平行(xing)度、尺寸精度和工件表面粗糙度。
● 適合圓臺(tai)平面磨(mo)削，本機主要磨(mo)削直徑φ1050范圍內的圓形端面、平面加(jia)工件（根據需要可(ke)定制)。
● 適(shi)用磨(mo)削環(huan)形零件(jian)，適(shi)用于鋸(ju)片廠(chang)、軸承(cheng)廠(chang)、汽配(pei)廠(chang)、陶瓷密封件(jian)廠(chang)、摩(mo)擦(ca)片廠(chang)、活塞廠(chang)、發動(dong)機廠(chang)、工具(ju)(ju)廠(chang)和(he)一(yi)般(ban)機械廠(chang)的(de)產品車間(jian)和(he)工具(ju)(ju)車間(jian)，磨(mo)削加工精密零件(jian)。
產品·特點
磨頭結構
磨(mo)(mo)頭采用(yong)(yong)靜壓(ya)結(jie)構，克(ke)服了(le)軸(zhou)(zhou)承(cheng)啟(qi)動(dong)和(he)停止時出現的(de)干摩擦造成的(de)軸(zhou)(zhou)與軸(zhou)(zhou)承(cheng)磨(mo)(mo)損現象，提高了(le)主(zhu)軸(zhou)(zhou)的(de)使(shi)用(yong)(yong)壽命及精度保(bao)持性；當主(zhu)軸(zhou)(zhou)啟(qi)動(dong)后，依靠淺腔階(jie)梯效(xiao)應(ying)形成較(jiao)大的(de)動(dong)壓(ya)承(cheng)載力，大大地(di)提高了(le)主(zhu)軸(zhou)(zhou)剛度；高壓(ya)油膜的(de)均(jun)化作用(yong)(yong)和(he)良好和(he)抗振性保(bao)證了(le)主(zhu)軸(zhou)(zhou)具有(you)很高的(de)旋轉(zhuan)精度和(he)運(yun)轉(zhuan)平穩性。（11）KW電機驅動(dong)，最(zui)高轉(zhuan)速1450rpm。設備采用(yong)(yong)高速（CBN）砂(sha)輪加工兩端面，提高端面光潔度。（砂(sha)輪可根據用(yong)(yong)戶(hu)需求定制）
機床重要零部件
均采用(yong)品牌(pai)廠家產品，質(zhi)量可靠，易(yi)于維護。如導軌(gui)用(yong)德國力士樂品牌(pai)，臺灣絲桿(gan)，進口電器，海(hai)利普變頻器等(deng)等(deng)。
鑄件材料
鑄(zhu)件采用375HT材(cai)料(liao)，材(cai)質好，強度(du)高，床身立(li)柱均(jun)采用二(er)次回火處理，消除內應力(li)，延(yan)長機床壽命(ming)，以確保高精度(du)，高剛性，延(yan)長機床壽命(ming)。
床身立柱
床身(shen)立柱(zhu)均用進口加(jia)工(gong)(gong)(gong)中心(xin)和進口龍門加(jia)工(gong)(gong)(gong)中心(xin)加(jia)工(gong)(gong)(gong)，高精(jing)(jing)的加(jia)工(gong)(gong)(gong)設備和加(jia)工(gong)(gong)(gong)工(gong)(gong)(gong)藝保證了精(jing)(jing)度。
電氣采用獨立電柜
電氣采用獨立電柜，獨立操(cao)縱臺，自(zi)主研發的數(shu)控(kong)系統控(kong)制，可實(shi)現自(zi)動(dong)控(kong)制，自(zi)動(dong)完成循(xun)環磨削(xue)，自(zi)動(dong)檢測對(dui)刀，自(zi)動(dong)分辨、自(zi)動(dong)補償，操(cao)作簡(jian)單方(fang)便。
裝置結構
橫向進給及垂直進給裝置，由伺服電機（≥10N.m）、減速機構、滾(gun)珠絲杠、直線導軌。其中垂直軸(zhou)有制(zhi)動或(huo)自(zi)鎖裝置，并配有光柵尺絕(jue)對坐標定位。
設置潤滑點
磨(mo)床(chuang)各(ge)導軌處均設置潤滑(hua)點，由電(dian)動潤滑(hua)泵進行潤滑(hua)。為工作臺配備(bei)獨立供油(you)箱，進、回管路通過拖鏈(lian)合(he)理布(bu)局。
芯線圈設計
電(dian)磁(ci)(ci)吸盤采用銅芯線(xian)圈設計，表面花(hua)盤采用同心圓并割花(hua)設計，客(ke)戶也可定制花(hua)盤。表面磁(ci)(ci)力均勻(yun)，并配備了(le)自動充退(tui)磁(ci)(ci)裝置，具有磁(ci)(ci)力可調、失磁(ci)(ci)保(bao)護等功能。
不變形，精度高
加工(gong)產品不變形，精度(du)高，工(gong)件厚度(du)差距(ju)保持在(zai) 0.01mm以內，具體詳見產品參數表。
技(ji)術(shu)·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨(mo)削工件最大尺(chi)寸 | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺(tai)最大承重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復(fu)速度X軸(zhou)(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托(tuo)板往復行程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面(mian)跳動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪(lun)尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升(sheng)降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給(gei)最小進給(gei)量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面(mian)度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端(duan)面(mian)跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(lv)(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機(ji)功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺(si)服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺(tai)往(wang)復(fu)伺服(fu)電(dian)機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水(shui)泵(beng)電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床(chuang)凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
