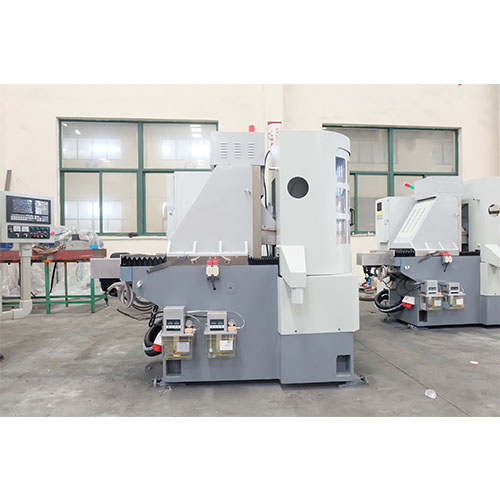

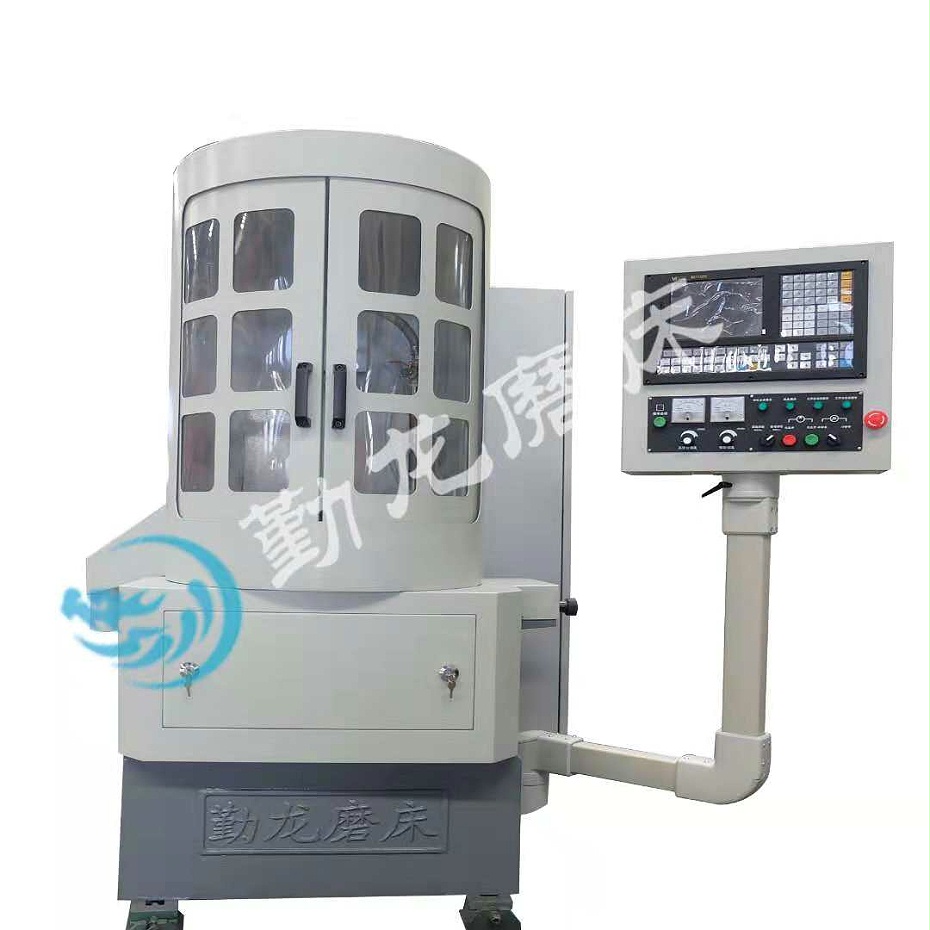

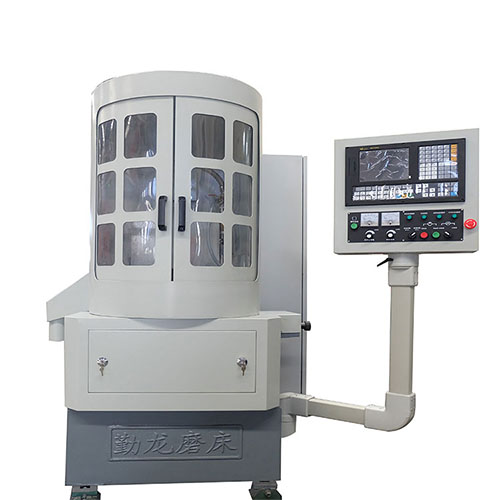

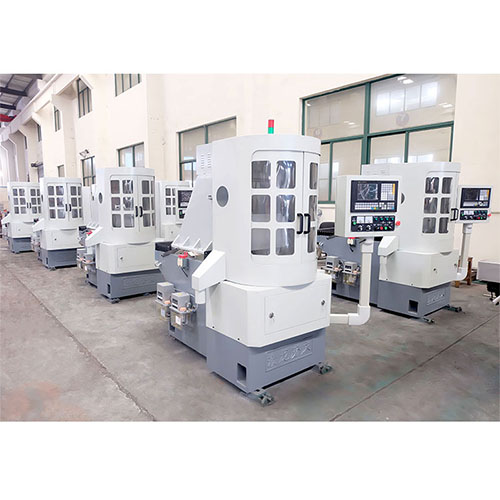

臥軸圓臺平面磨床M7325是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф250mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結(jie)構穩重緊湊、精度高、性能可靠(kao)、制造(zao)工藝性好(hao)，操作使用方便。
18072822299
適(shi)用·范圍(wei)
● 采用砂輪周邊磨削，工件(jian)上下兩平面(mian)均可獲得高精(jing)度(du)平行度(du)、尺寸精(jing)度(du)和(he)工件(jian)表面(mian)粗糙度(du)。
● 適合圓(yuan)臺平面(mian)磨(mo)削，本機主要(yao)磨(mo)削直徑φ250范圍內的圓(yuan)形端面(mian)、平面(mian)加工件（根據需要(yao)可定(ding)制)。
● 適用磨削環形零件，適用于鋸(ju)片廠、軸承廠、汽配廠、陶瓷密封件廠、摩擦片廠、活塞廠、發動機(ji)廠、工(gong)具廠和一般機(ji)械廠的產品車間(jian)和工(gong)具車間(jian)，磨削加工(gong)精(jing)密零件。
產品·特點
磨頭結構
磨頭采(cai)用(yong)靜壓(ya)結構，克服了(le)軸(zhou)(zhou)(zhou)(zhou)承(cheng)啟動和停止時出現的(de)干摩(mo)擦造成的(de)軸(zhou)(zhou)(zhou)(zhou)與軸(zhou)(zhou)(zhou)(zhou)承(cheng)磨損(sun)現象，提(ti)高了(le)主(zhu)軸(zhou)(zhou)(zhou)(zhou)的(de)使用(yong)壽命及精度保(bao)(bao)持性(xing)(xing)；當(dang)主(zhu)軸(zhou)(zhou)(zhou)(zhou)啟動后(hou)，依靠(kao)淺(qian)腔階梯效應形成較大(da)的(de)動壓(ya)承(cheng)載力，大(da)大(da)地提(ti)高了(le)主(zhu)軸(zhou)(zhou)(zhou)(zhou)剛度；高壓(ya)油膜的(de)均化(hua)作用(yong)和良(liang)好和抗振(zhen)性(xing)(xing)保(bao)(bao)證了(le)主(zhu)軸(zhou)(zhou)(zhou)(zhou)具有很高的(de)旋轉精度和運(yun)轉平穩性(xing)(xing)。（7.5）KW電機驅動，最(zui)高轉速2220rpm。
機床零部件
機床上重要零部件，均采(cai)用(yong)品(pin)(pin)牌(pai)廠(chang)家產(chan)品(pin)(pin)，質量可靠(kao)，易于維護。如導軌用(yong)德國力士樂品(pin)(pin)牌(pai)，臺灣絲(si)桿，進口電器，海利(li)普變頻器等等。
鑄件材料
鑄件(jian)采(cai)用(yong)(yong)375HT材料，材質好，強(qiang)度高(gao)(gao)，床(chuang)身(shen)立(li)柱均采(cai)用(yong)(yong)二次回火處理，消除內應(ying)力，延長機床(chuang)壽命，以確(que)保高(gao)(gao)精度，高(gao)(gao)剛性，延長機床(chuang)壽命。
床身立柱
床身立柱均(jun)用進口加(jia)工(gong)(gong)(gong)(gong)中(zhong)心和(he)進口龍門加(jia)工(gong)(gong)(gong)(gong)中(zhong)心加(jia)工(gong)(gong)(gong)(gong)，高精的加(jia)工(gong)(gong)(gong)(gong)設備(bei)和(he)加(jia)工(gong)(gong)(gong)(gong)工(gong)(gong)(gong)(gong)藝保(bao)證了精度。

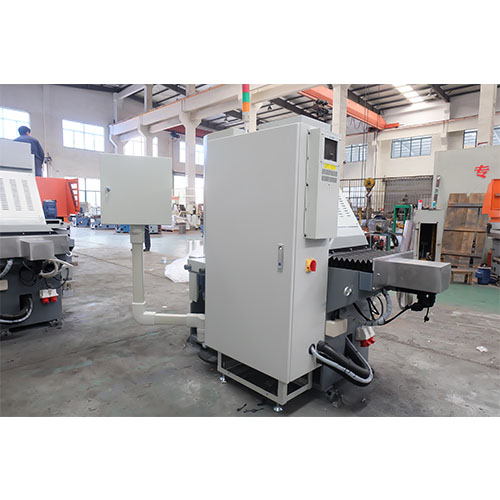

電氣采用獨立電柜
電氣采用獨立(li)電柜，獨立(li)操縱臺(tai)，自(zi)(zi)(zi)主研發的數控(kong)系統控(kong)制(zhi)，可實現自(zi)(zi)(zi)動(dong)(dong)控(kong)制(zhi)，自(zi)(zi)(zi)動(dong)(dong)完(wan)成循環磨削，自(zi)(zi)(zi)動(dong)(dong)檢測對刀(dao)，自(zi)(zi)(zi)動(dong)(dong)分辨(bian)、自(zi)(zi)(zi)動(dong)(dong)補償，操作(zuo)簡單方便。
裝置結構
橫向進給(gei)及垂直進給(gei)裝(zhuang)置，由(you)伺服(fu)電機(ji)（≥10N.m）、減速機(ji)構、滾珠絲(si)杠、直線(xian)導軌。其中垂直軸有制動或自鎖裝(zhuang)置，并(bing)配有光柵(zha)尺(chi)絕對(dui)坐(zuo)標定位。
設置潤滑點
磨床各導(dao)軌處均設置潤(run)滑點，由電動潤(run)滑泵進行潤(run)滑。為工作臺配備獨立供(gong)油箱，進、回管(guan)路通(tong)過拖鏈合(he)理布局(ju)。
芯線圈設計

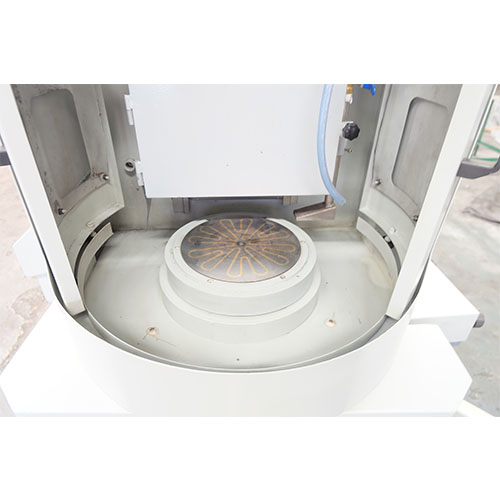

電磁吸(xi)盤采(cai)用銅芯線圈設計，表(biao)面(mian)花(hua)盤采(cai)用同(tong)心圓并(bing)割花(hua)設計，客戶也可定(ding)制花(hua)盤。表(biao)面(mian)磁力(li)均勻，并(bing)配備了自動充退磁裝置，具有磁力(li)可調(diao)、失磁保護等功能。
不變形，精度高
加工產(chan)(chan)品(pin)不(bu)變形，精(jing)度高(gao)，工件(jian)厚度差(cha)距保(bao)持在 0.003mm以內，具體詳見產(chan)(chan)品(pin)參(can)數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM7325 | SSKM7325 | SKMG7325 | SSKMG7325 |
| 工作臺直徑（mm） | Φ250 | Φ250 | Φ250 | Φ250 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ250*100 | Φ250*100 | Φ250*100 | Φ250*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～300 | 0～300 | 0～300 | 0～300 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 50 | 50 | 50 | 50 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 6 | 6 | 6 | 6 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 200 | 200 | 200 | 200 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ350*40*Φ127 | Φ350*40*Φ127 | Φ350*40*Φ127 | Φ350*40*Φ127 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.005/1000 | 0.005/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.003 | 0.003 | 0.001 | 0.001 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 1.1 | 1.1 | 1.1 | 1.1 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 7.5 | 11 | 7.5 | 11 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服10N.m | 伺服10N.m | 伺服10N.m | 伺服10N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服10N.m | 伺服10N.m | 伺服10N.m | 伺服10N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 120 | 120 | 120 | 120 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 2200 | 2200 | 2200 | 2200 |
| Net Weight(kg) |
