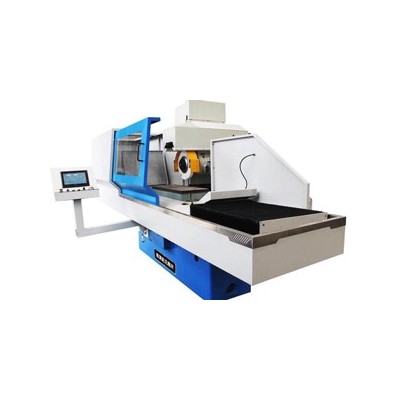

SK7130型數(shu)控平面(mian)磨床技術參數
1.本機床采用拖板移動式(shi)，導軌為雙Ｖ雙平結(jie)構，工作(zuo)臺承載(zai)能(neng)力(li)好，加工精(jing)度(du)高，質 量可靠；
2.機床擁有(you)獨立(li)的自潤(run)滑系統，穩定性好， 回轉(zhuan)精度高(gao)；
3.橫向和(he)垂直軸進給均采用精密絲(si)桿傳動(dong)、伺服電機驅動(dong)，控制精準，進刀精度(du)高，具(ju)有較高的性價比。
|
參(can) 數(Specificafions) |
單 位(Unit) |
SK7130×1000 |
||
|
工作(zuo)臺 (Worktables) |
工作(zuo)臺面尺寸(寬×長) |
mm |
300×1000 |
|
|
吸盤(pan)尺寸(寬(kuan)×長) |
mm |
300×800 |
||
|
最大磨削(xue)尺寸(寬×長×高) |
mm |
300×800×400 |
||
|
工作臺縱向行(xing)程(液動) |
mm |
200～1100 |
||
|
工作(zuo)臺(tai)速度(無(wu)級) |
m/min |
3～27 |
||
|
工作臺T型槽數×寬度 |
|
3×18 |
||
|
工(gong)作臺承載量(liang) |
kg |
499 |
||
|
磨 頭 (Grinding wheel head) |
砂輪(lun)軸中心到工作臺(tai)面的(de)距(ju)離(li) |
mm |
135～575 |
|
|
磨(mo)頭橫(heng)向每行程斷(duan)續進給量 |
mm/次 |
數控 |
||
|
砂輪(lun)軸轉(zhuan)速(su) |
rpm |
1440 |
||
|
垂直進(jin)給手輪刻度盤值 |
mm |
0.01 |
||
|
手輪每轉磨(mo)頭進(jin)給量 |
橫(heng)向(xiang)進給 |
mm |
數控無極變速 |
|
|
垂直(zhi)進給(gei) |
mm |
數控無極變速 |
||
|
砂輪尺寸(外(wai)徑(jing)×寬(kuan)×內徑(jing)) |
mm |
Φ(270～350)×40×Φ127 |
||
|
電機功率 (motor power) |
電機總功率 |
kw |
15 |
|
|
磨頭(tou)電機(ji)功率 |
kw |
11 |
||
|
工作精度 |
加工表面(mian)(mian)對基面(mian)(mian)的平行度 |
mm |
300：0.005 |
|
|
表面粗糙度 |
μm |
Ra0.63 |
||
|
機床重量 |
凈(jing)重 |
kg |
3700 |
|
|
毛重 |
kg |
3900 |
||
|
機床外形尺寸(長(chang)×寬×高) |
mm |
3200×1900×2500 |
||
一、保修期及保修期后的服(fu)務
1.機(ji)床從(cong)驗(yan)收(shou)合格之日起，整機(ji)保(bao)修12個月。
2.設備(bei)在質保期內(nei)出(chu)現(xian)故(gu)障，賣方(fang)4小時內(nei)有答復，72小時內(nei)趕到現(xian)場處理故(gu)障，免費(fei)服務并免費(fei)更換損壞的(de)零件。
3.保修(xiu)期過(guo)后，賣方將提供優惠的技術(shu)支持和(he)服務以及零配件供應。
4.凡是人(ren)為損(sun)壞或未按《使用(yong)說(shuo)明書》正確使用(yong)本機床造成機床損(sun)壞的，均不在保修之內；如發生事(shi)故由(you)買方自己負責。
二(er)、 培訓
如(ru)買(mai)方(fang)需要，賣(mai)方(fang)服務人員應對買(mai)方(fang)的操作工、維(wei)(wei)修工及(ji)有關管理人員進行現場培訓，培訓內容主要是：機床(chuang)主要結構及(ji)功能、安全操作規程及(ji)基(ji)本常識、各手輪手柄(bing)的功用(yong)、常見的故障和排(pai)除方(fang)法、機床(chuang)的維(wei)(wei)護(hu)、保養及(ji)注意事項等。
三、技(ji)術資料清(qing)單
使用說明書(shu)（機械、液(ye)壓部分(fen)，含機床維護等） 1份
使用說明(ming)書(shu)（電氣部分，含電氣原理圖、接線(xian)圖等） 1份(fen)
合(he)格(ge)證(zheng)明書 1份
裝箱單： 1份
四、機床附件清單(dan)
|
序號 |
附件名稱(cheng) |
規格 |
數(shu)量 |
備(bei)注 |
|
1 |
電(dian)磁吸盤(pan) |
300×800（標準型） |
1塊 |
標配 |
|
2 |
砂輪（帶卡(ka)盤） |
φ350×40×φ127 |
1 套(tao) |
標配 |
|
3 |
砂輪(lun)平衡軸 |
|
1 支 |
標(biao)配 |
|
4 |
砂輪修(xiu)整器（自制） |
|
1 只(zhi) |
標配(pei) |
|
5 |
地腳(jiao)螺釘 |
|
3只 |
標配(pei) |
|
6 |
機(ji)床墊鐵 |
|
5付 |
標配 |
|
7 |
砂輪平衡(heng)架(jia) |
|
1 只 |
標配 |
|
8 |
內(nei)六角扳手(shou) |
3、4、5、6、8、10、12、14 |
各(ge)1 |
標配 |
注意(yi)：其中電磁(ci)吸盤和一套砂輪(lun)裝在主機上；
五、機床安裝(zhuang)調(diao)試及終(zhong)驗收
1.賣方應(ying)在(zai)合(he)同(tong)生效后(hou)一個月內向買方提供“環境安裝(zhuang)要求(qiu)”，買方應(ying)根(gen)據此(ci)要求(qiu)提前做好機床的安裝(zhuang)準備(bei)工作(zuo)。
2.機床到達用戶(hu)地并開箱(xiang)后，買方(fang)(fang)按“裝箱(xiang)單”中(zhong)的內容進行逐項清點驗收(shou)。如需賣(mai)方(fang)(fang)幫助安裝調試，則(ze)應及時通知賣(mai)方(fang)(fang)。
3.賣方(fang)接到買方(fang)需安裝調試(shi)的(de)通知(zhi)后，應及時派人前往買方(fang)地進行機床的(de)安裝調試(shi)工(gong)(gong)作(zuo)。買方(fang)派專(zhuan)人協助，并提供必要(yao)的(de)工(gong)(gong)具和(he)相應的(de)便利。
4.安裝調試完(wan)成(cheng)后，對試件進(jin)行磨削加工，并檢查試件的精度(du)(du)及粗糙度(du)(du)達客戶要求（在該(gai)機型(xing)規定(ding)的精度(du)(du)范圍內）。
5.驗(yan)收完畢(bi)，買方在驗(yan)收合(he)格單上簽字。
6.買方對運抵安(an)裝現場的機(ji)床存放時(shi)(shi)間(jian)不(bu)得超過45天，若超過45天不(bu)進行安(an)裝，將從45天后視同該機(ji)床已經驗收合格，并開(kai)始計算質保期時(shi)(shi)間(jian)。
六、機床(chuang)執行標準
本(ben)機床產品貫徹JB/T 1579－1999標(biao)準(zhun)(zhun)的相關標(biao)準(zhun)(zhun)和行業(ye)標(biao)準(zhun)(zhun)
|
機床(chuang)部件 |
數量(liang) |
備(bei) 注 |
|
主機 |
1套 |
含：床(chuang)身、拖板(ban)、工作(zuo)臺、立柱、磨頭等 |
|
電氣系統(tong) |
1套 |
含：電氣控制柜、操縱箱等 |
|
液(ye)壓(ya)及潤滑系統 |
1套 |
含(han)：液(ye)壓(ya)泵(beng)、液(ye)壓(ya)閥、液(ye)壓(ya)管(guan)(guan)路、接氣管(guan)(guan)、潤(run)滑管(guan)(guan)路等 |
|
冷(leng)卻系(xi)統 |
1套 |
含：水泵(beng)、等 |
|
序號 |
名 稱 |
特 點 |
制造廠家 |
|
1 |
主軸(zhou) |
合金鋼經(jing)多(duo)次熱(re)處(chu)理(li) |
自制 |
|
2 |
主軸(zhou)軸(zhou)承P4級(ji) |
滾動軸承(cheng)（精度高） |
外購（哈(ha)軸） |
|
3 |
滾珠絲桿（垂直、橫向） |
高(gao)精度 |
外購（哈軸(zhou)） |
|
4 |
蝸(gua)輪蝸(gua)桿 |
裝在垂直進(jin)給減(jian)速器上 |
自制(zhi) |
|
5 |
主軸(zhou)軸(zhou)瓦 |
磨頭上(shang) |
自制(zhi) |
七(qi)、機床控制系(xi)統介(jie)紹（列(lie)表(biao)詳細介(jie)紹）
SKM130數(shu)(shu)控(kong)高(gao)精平面(mian)磨(mo)床數(shu)(shu)控(kong)系統，面(mian)板(ban)帶有(you)(you)10寸觸摸屏，可(ke)顯(xian)示Z/Y軸的(de)進(jin)給尺寸，分為粗(cu)、精及(ji)無火花磨(mo)削(xue)，可(ke)數(shu)(shu)字化設(she)(she)置(zhi)(zhi)進(jin)給次(ci)數(shu)(shu)及(ji)每次(ci)的(de)進(jin)給量。調(diao)節磁盤吸力大小，Y軸可(ke)數(shu)(shu)字化設(she)(she)置(zhi)(zhi)磨(mo)削(xue)距離，Z軸具(ju)有(you)(you)磨(mo)削(xue)完成回復(fu)原點及(ji)機(ji)床主軸、液(ye)壓、水泵停止功能(neng)。設(she)(she)備工作(zuo)臺(tai)做(zuo)左右運動（X）,滑(hua)到架(jia)做(zuo)前后運動（Y）,主軸頭座做(zuo)上下(xia)運動（Z），立柱與主機(ji)座固定式結構，X軸液(ye)壓傳動，Y/Z軸采(cai)用交流電機(ji)驅動絲桿(gan)傳動。機(ji)床采(cai)用PLC控(kong)制(zhi)系統，帶有(you)(you)手搖(yao)脈沖發生(sheng)器。各電路(lu)設(she)(she)有(you)(you)短路(lu)保(bao)護(hu)(hu)裝置(zhi)(zhi)及(ji)過載保(bao)護(hu)(hu)裝置(zhi)(zhi)。生(sheng)產廠家：杭州東宏自動化設(she)(she)備有(you)(you)限公(gong)司(si)
主要(yao)電氣配件：
|
序號 |
名(ming) 稱 |
代號 |
制造(zao)廠家 |
|
1 |
交(jiao)流接觸(chu)器(qi) |
|
施(shi)耐德 |
|
2 |
空氣開關 |
|
施耐德(de) |
|
3 |
繼(ji)電器 |
|
施耐德 |
|
4 |
接近開關 |
|
OMRON |
|
5 |
按鈕(niu) |
|
施耐德 |
|
6 |
伺服電(dian)機 |
|
SIEMENS |
|
7 |
伺服電機驅動器(qi) |
|
SIEMENS |
|
8 |
變壓器(qi) |
|
九川 |
|
9 |
操作(zuo)屏 |
|
SIEMENS |
八、機床工(gong)作(zuo)環境要求
◇ 電(dian)源：三相交流電(dian)380V±10%，50Hz±1%,控制電(dian)壓：DC24V±10%。
◇ 環境溫度： -5°C～ +40°C
◇ 相對(dui)濕度： ≤85%
◇ 機床(chuang)安裝(zhuang)在遠離震源，熱源，熱流(liu)，且(qie)地基厚實的車間里。
