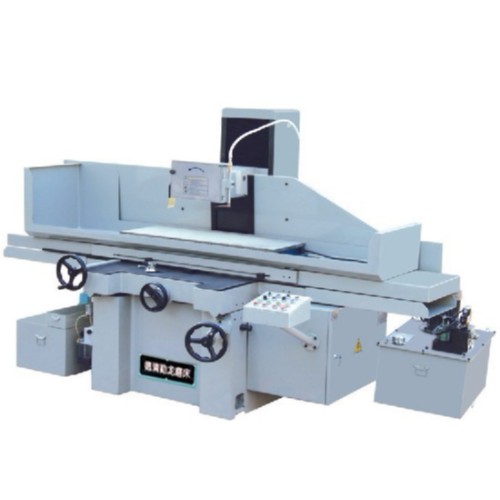

矩臺磨GTS-4008AHR/AHD/MSI
|
能力 |
工(gong)作臺工(gong)作面(mian)積(×mm) |
1000x400 |
||||
|
工作臺面(mian)至主軸中心最大距離(mm) |
600 |
|||||
|
工(gong)作臺面最(zui)大承受重(zhong)量(liang)(Kg) |
550 |
|||||
|
工作臺 |
工作臺T型槽(mm×N)
|
14x3 |
||||
|
工作臺速度(m/min) |
5-25 |
|||||
|
前后手(shou)輪(lun)進(jin)刀(mm) |
一(yi)格 |
0.02 |
||||
|
一圈(quan) |
4 |
|||||
|
前(qian)后自動進(jin)給(mm) |
AHR/AHD：0.1-10 |
MSI：0.03-20 |
||||
|
前(qian)后(hou)馬達轉速(R.p.m) |
50 HZ |
700 |
||||
|
60 HZ |
840 |
|||||
|
砂輪(lun) |
砂輪尺(chi)寸(mm) |
355x(20-40)x127 |
||||
|
砂輪轉速(R.p.m) |
50 HZ |
1450 |
||||
|
60 HZ |
1750 |
|||||
|
上下(xia)結構 |
最大移動量(liang)(mm) |
500 |
||||
|
上下手(shou)輪進刀(mm) |
一格 |
0.002 |
||||
|
一圈 |
0.4 |
|||||
|
自動給進量(liang)(mm) |
AHD/MSI：0.001-0.04 |
|||||
|
上下(xia)快速移動(dong)量(mm/min) |
180 |
|||||
|
馬達 |
主軸馬達(HP×P) |
7.5x4 |
||||
|
油壓(ya)馬達(HP×P) |
3x6 |
|||||
|
吸塵馬達(HP×P) |
1/2x2 |
|||||
|
沖水馬達(HP×P) |
1/8x2 |
|||||
|
上(shang)下驅動馬達(W) |
AHR：80w |
AHD/MSI：400w |
||||
|
前后驅(qu)動馬達(da)(W) |
AHR/AHD：40w |
MSI： 400w |
||||
|
尺寸(cun) |
機器(qi)尺寸(cun)(mm) |
2300x3850x1980 |
||||
|
凈(jing)重(Kg) |
2600 |
|||||
|
毛(mao)重(zhong)(Kg) |
3000 |
|||||
臥(wo)軸矩(ju)臺平面磨床(chuang)主要(yao)是用砂(sha)輪周邊磨削鋼料(liao)、鑄鐵及有(you)色金屬等各(ge)種材料(liao)。
根據工件(jian)材料(liao)、形狀(zhuang)，可采(cai)(cai)用不同的裝(zhuang)夾、定位方(fang)法。一般平面(mian)，可以采(cai)(cai)用電(dian)磁(ci)吸(xi)盤(pan)或直(zhi)接緊(jin)固于工(gong)作臺上進行磨削加工(gong)；平面(mian)、直(zhi)角面(mian)、任(ren)意角度(du)、圓柱端面(mian)及其(qi)它一些特殊形狀(zhuang)，可在(zai)夾具或多(duo)功能強力電(dian)磁吸盤(pan)上進行磨削加工。
一、性能：
1、AHR:前后(hou)、左右自動，上(shang)下快動；
2、AHD：前后(hou)、左右、上(shang)下三軸全(quan)自動，上(shang)下伺(si)服；PLC程序伺服(fu)電機(ji)控(kong)制，帶(dai)觸摸屏操作(zuo)；
3、MSI：前后、左右、上下三軸(zhou)全自動(dong)，雙軸(zhou)伺(si)服，PLC程序伺服電機控制，帶觸摸屏操作(zuo)；
二、設備的結構：
（1）設備的總(zong)體布(bu)局
1．臥軸矩臺平面磨床
2．砂輪架的砂輪冷卻由獨立的冷卻系(xi)統，在每個(ge)砂輪上均有(you)冷卻液噴嘴，在設備一(yi)端有(you)獨立冷卻水(shui)箱。
3．在磨床床身的(de)(de)(de)一端，具(ju)有獨立的(de)(de)(de)潤(run)滑控(kong)制油(you)箱，該潤(run)滑系統對工作臺(tai)運動的(de)(de)(de)導軌進(jin)行連續的(de)(de)(de)潤(run)滑。
（2）磨床(chuang)的主(zhu)要(yao)機械(xie)結構特性
注(zhu)：1、主(zhu)要結構部分采用(yong)強(qiang)度、耐磨性(xing)、耐熱性(xing)均較好，減振性(xing)能良(liang)好的灰鑄(zhu)鐵HT250。內(nei)部合理布筋，增強了剛性。 X軸（工(gong)作臺(tai)）用油壓驅動做(zuo)往復運動；Y軸（前后方向）采用托板式由電(dian)機驅動(dong)(dong)滾(gun)珠絲(si)桿進行往(wang)復運動(dong)(dong)； Z軸(zhou)（磨頭(tou)）通(tong)過(guo)蝸(gua)輪帶(dai)動(dong)“ T”型絲桿進行往復運動，以保證其進刀精準；
（3）導軌形式
注：采用一“V”一“平”鐵塑(su)導軌；
（4）砂輪架結構
注：砂輪架(jia)采用雙(shuang)層布筋，以保證其剛性；磨頭上下運(yun)動采用滑板(ban)式結構，可以辟免(mian)由于工作(zuo)年限長導致進刀(dao)不準；
（5）整機電氣系(xi)統采用多個電器組進行(xing)控制。并(bing)有以下幾點：
1＞、安全(quan)保護（機械(xie)互(hu)鎖）指將上下進刀(dao)與砂(sha)輪(lun)轉動(dong)(dong)進行互(hu)鎖，只有砂(sha)輪(lun)轉動(dong)(dong)時才可以進刀(dao)，能(neng)有效防止因人為操(cao)作(zuo)不擋引起的不必(bi)要損失；
2＞、（電(dian)路(lu)的）過(guo)載(zai)是指無故障情況下電(dian)路(lu)超過(guo)滿載(zai)值；
3＞、緊急停止是指在某種緊急情況下需要停止時(shi)的操作；
4 ＞、本機完成(cheng)符(fu)合GB5226.1-2002/IEC60204-1:2000機械(xie)安全機械(xie)電(dian)氣設備。
三、其(qi)它電氣部件
注：1＞、本機配24V20W照明燈；
2＞、主(zhu)軸（臺灣松基--------+-2+-74）
3＞、主(zhu)軸馬達(da)（臺灣）
4＞、油壓(ya)馬(ma)達（臺灣油升）
5＞、機械閥（臺灣俊全興）
6＞、油(you)壓原件（臺灣(wan)康百世）
7＞、油(you)壓(ya)接(jie)頭(tou)（俊仁管件）
8＞、電氣(qi)控制部分（西門子(zi)）
9＞、伺服(fu)電機系統(日(ri)本三(san)菱)
