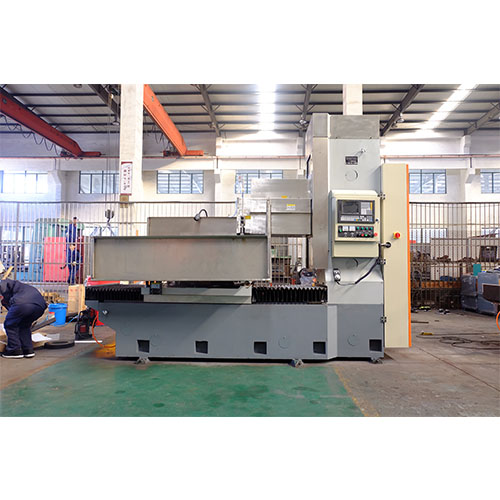

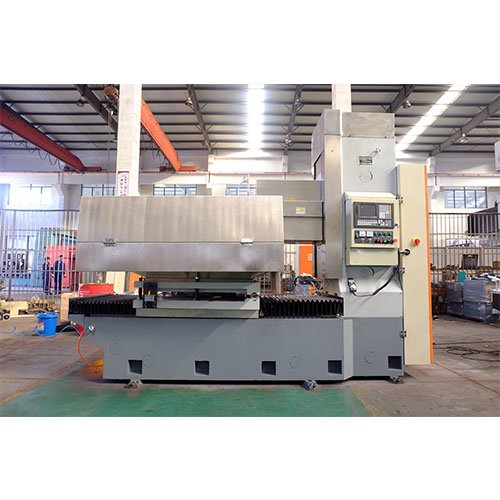

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整(zheng)體結構(gou)穩重緊湊(cou)、精度高、性能可靠(kao)、制造工藝好，操作方(fang)便。
18072822299

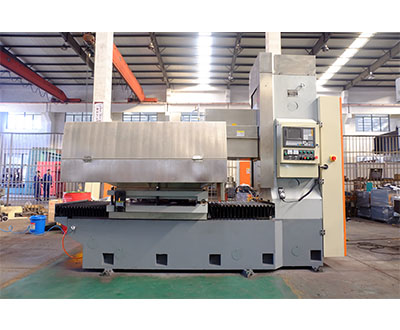

適用·范圍
● 采用砂輪周邊磨削，工(gong)件上下兩平面均可獲(huo)得高精(jing)度(du)平行度(du)、尺寸精(jing)度(du)和工(gong)件表面粗糙度(du)。
● 適合(he)圓(yuan)臺(tai)平面(mian)(mian)磨(mo)削，本機主(zhu)要磨(mo)削直徑(jing)φ2050范圍內的(de)圓(yuan)形端面(mian)(mian)、平面(mian)(mian)加工(gong)件（根據需(xu)要可定制(zhi))。
● 適用磨削環形零件，適用于(yu)鋸(ju)片廠(chang)(chang)、軸承(cheng)廠(chang)(chang)、汽配(pei)廠(chang)(chang)、陶(tao)瓷密封件廠(chang)(chang)、摩擦片廠(chang)(chang)、活(huo)塞廠(chang)(chang)、發(fa)動機(ji)廠(chang)(chang)、工(gong)具(ju)廠(chang)(chang)和一般機(ji)械廠(chang)(chang)的產(chan)品車間(jian)和工(gong)具(ju)車間(jian)，磨削加工(gong)精密零件。
產品·特點(dian)
磨頭結構
磨頭采(cai)用靜壓(ya)結構，克服了(le)(le)軸(zhou)承啟動(dong)(dong)和停止時出現的(de)(de)干摩(mo)擦造成的(de)(de)軸(zhou)與軸(zhou)承磨損現象，提高(gao)(gao)(gao)了(le)(le)主軸(zhou)的(de)(de)使用壽命及精度保(bao)持性(xing)；當主軸(zhou)啟動(dong)(dong)后，依靠淺腔階(jie)梯效應形(xing)成較大(da)的(de)(de)動(dong)(dong)壓(ya)承載力，大(da)大(da)地提高(gao)(gao)(gao)了(le)(le)主軸(zhou)剛度；高(gao)(gao)(gao)壓(ya)油膜的(de)(de)均化作用和良好和抗振性(xing)保(bao)證了(le)(le)主軸(zhou)具有很高(gao)(gao)(gao)的(de)(de)旋轉精度和運轉平穩性(xing)。（11）KW電機驅(qu)動(dong)(dong)，最高(gao)(gao)(gao)轉速1450rpm。設備采(cai)用高(gao)(gao)(gao)速（CBN）砂(sha)輪(lun)加工兩端面，提高(gao)(gao)(gao)端面光潔度。（砂(sha)輪(lun)可根據用戶需求定制）
機床重要零部件
機床重(zhong)要零部(bu)件，均(jun)采(cai)用(yong)(yong)品(pin)牌(pai)廠家產品(pin)，質量可靠，易于(yu)維護(hu)。如導軌用(yong)(yong)德國力士樂品(pin)牌(pai)，臺灣絲桿，進口電器，海(hai)利(li)普變頻器等等。
鑄件材料
鑄件(jian)采用375HT材料，材質(zhi)好，強度高，床身立柱(zhu)均采用二次(ci)回火處理，消除內(nei)應力，延長機(ji)床壽命，以(yi)確保高精度，高剛性，延長機(ji)床壽命。
床身立柱
床身立(li)柱均用進口加工(gong)(gong)中(zhong)心和進口龍(long)門加工(gong)(gong)中(zhong)心加工(gong)(gong)，高精的加工(gong)(gong)設(she)備(bei)和加工(gong)(gong)工(gong)(gong)藝保證(zheng)了精度。
電氣采用獨立電柜
電(dian)氣(qi)采用獨立電(dian)柜，獨立操縱臺，自(zi)(zi)主研發的數(shu)控系(xi)統(tong)控制，可實(shi)現自(zi)(zi)動(dong)(dong)控制，自(zi)(zi)動(dong)(dong)完成循環(huan)磨削，自(zi)(zi)動(dong)(dong)檢測對刀，自(zi)(zi)動(dong)(dong)分辨、自(zi)(zi)動(dong)(dong)補償(chang)，操作(zuo)簡(jian)單方便。
裝置結構
橫向進給及(ji)垂直(zhi)(zhi)進給裝置，由伺服(fu)電機(ji)（≥10N.m）、減速(su)機(ji)構、滾珠絲(si)杠、直(zhi)(zhi)線導軌。其中垂直(zhi)(zhi)軸(zhou)有制動或自鎖裝置，并配(pei)有光(guang)柵尺絕對坐(zuo)標定(ding)位(wei)。
設置潤滑點
磨床各導軌處均設置潤(run)滑(hua)點，由電動潤(run)滑(hua)泵進(jin)行潤(run)滑(hua)。為工作臺配備獨立供油(you)箱，進(jin)、回管(guan)路通過(guo)拖鏈合理布局(ju)。
芯線圈設計

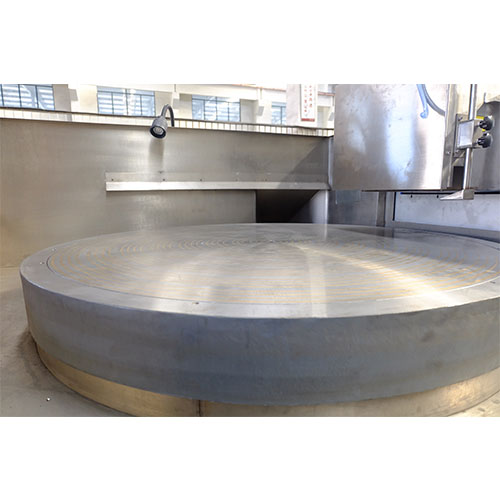

電磁(ci)吸盤采用銅芯線圈設計，表(biao)面(mian)花盤采用同心圓并割花設計，客戶也可定制花盤。表(biao)面(mian)磁(ci)力均勻，并配備了自動充退磁(ci)裝(zhuang)置，具有(you)磁(ci)力可調、失(shi)磁(ci)保(bao)護(hu)等功(gong)能。
不變形，精度高
加(jia)工產品不變形，精度(du)高，工件(jian)厚度(du)差距保(bao)持在 0.01mm以內，具體詳見(jian)產品參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
